□李艳丽 文/图

设计背景
在神经内科上肢位摆放的治疗过程中，责任护士需要频繁为患者摆放上肢位，并教会患者家属操作方法。然而，患者在保持摆放姿势时往往难以维持原状，一旦发现姿势不正确，护士需要重新摆放，这显著增加了护士的工作量。由于护士无法24小时在患者身边，常常需要嘱咐患者家属进行监督，这又增加了家属的工作负担并可能引起其不满。因此，亟须一种解决方案，能在保证患者舒适的前提下，提高患者的依从性，从而解决上述问题。
解决问题
针对现有技术的不足，笔者设计的一种神经内科护理用上肢位摆放装置，旨在解决背景技术中提出的护士工作量大、家属负担重以及患者依从性差的问题。
技术方案
这种神经内科护理用上肢位摆放装置，通过以下技术方案实现设计目标。
固定基垫的左右两侧均设置有阶梯台，并通过卡接装置活动连接有两侧限位板。两侧限位板的一侧设有滑槽，滑槽内部滑动连接有锁死柱。锁死柱的外表面螺纹连接有移动块，该移动块的一侧固定连接有推杆，推杆的另一侧固定连接有限位环。两侧限位板的上表面固定连接有松紧带固定座，松紧带固定座内部活动连接有松紧带。两侧限位板的左右两侧均固定连接有加固环，加固环内部插接有卡接装置。固定基垫的一侧固定连接有手指放置座，手指放置座的上表面开设有指套孔。
材料设计
固定基垫、两侧限位板和手指放置座的内部均固定连接有弹簧固定块，弹簧固定块一侧固定连接有压缩弹簧，压缩弹簧的另一端固定连接有弹簧限位块。
固定基垫、两侧限位板和手指放置座的外表面均固定连接有保护垫，该保护垫的材质为海绵。
固定基垫和两侧限位板的内部均开设有卡接孔，卡接孔内部卡接有卡接装置。卡接装置包括定卡柱和活动卡柱，定卡柱内部卡接有活动卡柱。
定卡柱的一侧固定连接有旋转盘，旋转盘的一侧固定连接有旋拧条，定卡柱的外表面固定连接有卡块。
活动卡柱的一端固定连接有活动旋转盘，活动旋转盘的一侧固定连接有活动旋拧条，活动卡柱的外表面开设有卡槽。
有益效果
这种新型神经内科护理用上肢位摆放装置具备明显的优势。
通过固定基垫、两侧限位板和手指放置座的配合，该装置能够有效固定上肢位，促进患者康复。同时，固定基垫、两侧限位板和手指放置座外表面包裹的海绵保护垫，显著提升了患者的舒适度。
通过滑槽、推杆、限位环和松紧带的配合设置，该装置能够根据患者肢体的胖瘦调整锁紧角度，适用于不同人群，提高了实用性和普适性。此外，该装置结构简单、使用方便，便于大规模推广应用。
 （作者供职于郑州人民医院）立体结构示意图

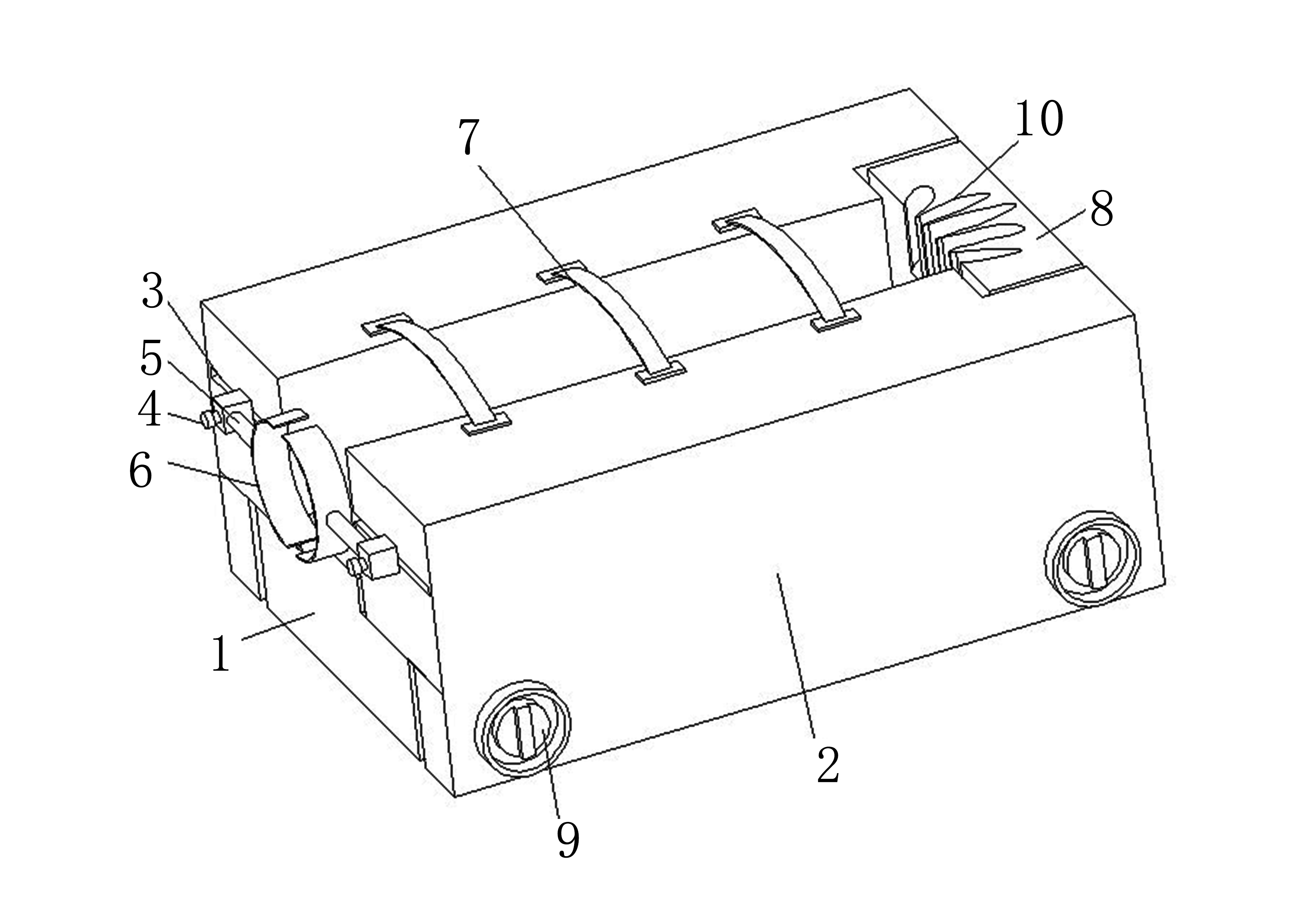

立体结构示意图

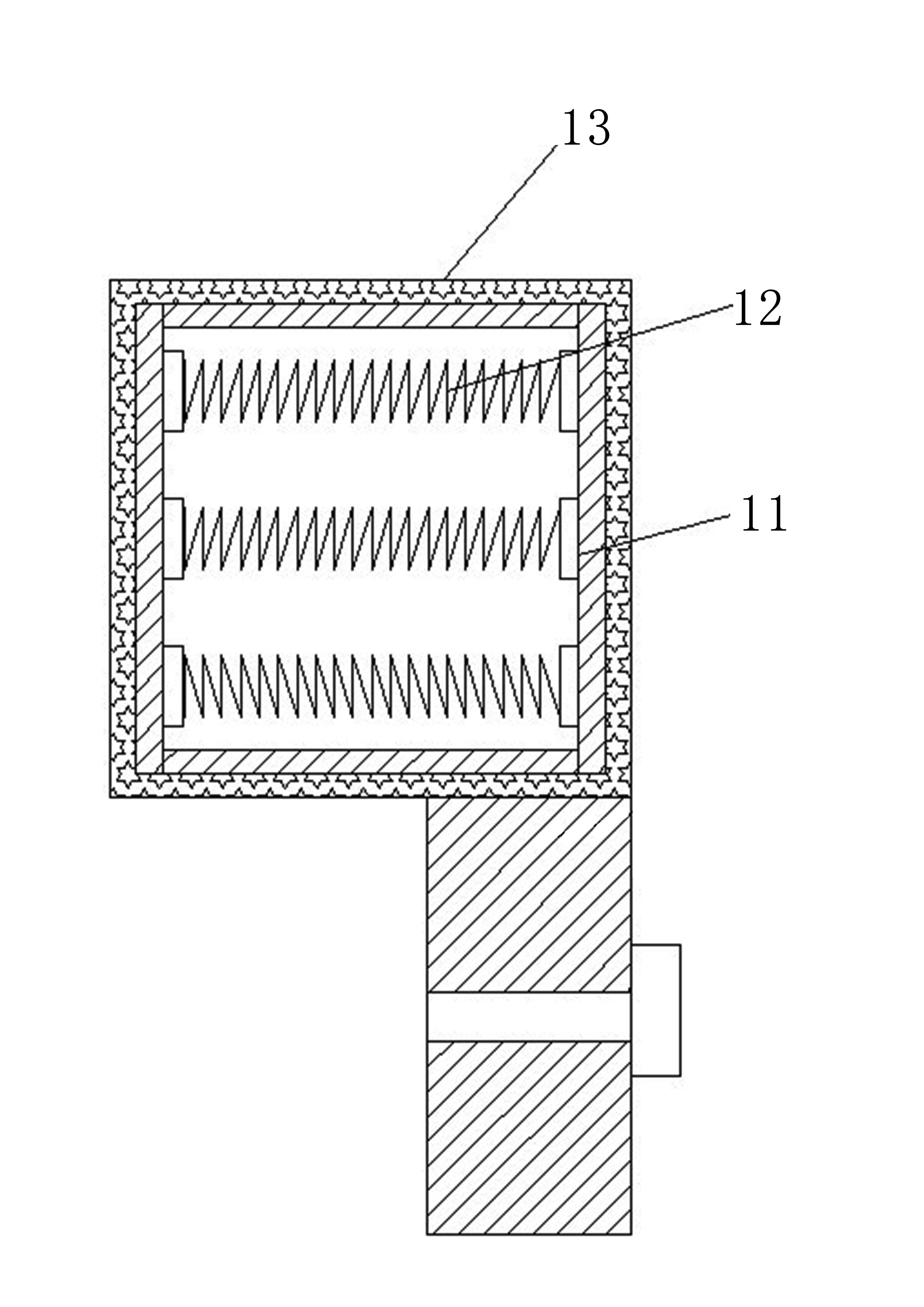

两侧限位板剖面结构示意图

1.固定基垫
2.两侧限位板
3.滑槽
4.锁死柱
5.推杆
6.限位环
7.松紧带
8.手指放置座
9.卡接装置
10.指套孔
11.弹簧固定块
12.压缩弹簧
13.保护垫
