□张晓歌 岳晓香  文/图

   技术背景
    口腔卫生的重点在于有效控制菌斑，清除污垢和食物残渣，并通过增强生理刺激，为口腔和牙颌系统营造一个清洁健康的良好环境，从而保障整体口腔健康。
    清洁口腔时，仅靠刷牙或者漱口难以彻底清除牙缝中的食物残渣，常需借助多种清洁工具，操作烦琐且不便。此外，使用普通牙刷无法在刷牙过程中同步冲洗口腔，影响清洁效果。为解决上述问题，有必要设计一种口腔冲洗装置。
    创新内容
    这种口腔冲洗装置由机身主体、水箱等构成。机身主体顶部中央设置有限位槽，限位槽中部设置有连接柱，该连接柱的下端与马达的震轴相连。限位槽内靠近连接柱处环形等间距设置有多组水管分管，水管分管下端连接环形水箱。机身主体的底部装配有底盖，底盖外部配套设置有充电座，底部中央则设置有与充电座对应的充电口。
    机身主体内部靠近充电口上端设置有水泵，水泵上方设置有蓄电池。机身主体一侧从上至下设置有多组震轴开关按键和水泵开关按键。水泵远离水泵开关按键的一侧设置有进水口。机身主体靠近进水口的一侧上部设置有连接口。
    机身主体内部靠近震轴开关按键和水泵开关按键处设置有PCB（印制电路板）板。机身主体远离震轴开关按键和水泵开关按键的一侧设置有水箱，水箱靠近机身主体的一侧的上部设置有连接座，下部设置有进水管，顶部则装配有上盖。
    机身主体顶部设置有与连接柱过盈配合连接的清洗头和冲水头。清洗头和冲水头的下端均设置有与水管分管连接的中空连接柱，且清洗头的上部一侧设置有多组出水孔。
    水箱通过连接座和机身主体一侧的连接口过盈配合连接，其进水管和进水口亦为过盈配合连接。
    水泵和环形水箱之间通过水管连接，且该环形水箱、机身主体和水管分管均采用一体式结构，提升整体性与可靠性。
    PCB板和蓄电池、震轴开关按键、水泵开关按键、水泵及控制震轴的马达之间均通过电连接。
    有益效果
    该冲洗装置通过在机身主体顶部设置可替换的清洗头和冲水头，满足不同的使用需求：冲水头提供强力冲洗，清洗头则支持刷牙与冲洗同步进行，使口腔护理更加方便。
    水箱通过连接座和机身主体一侧的连接口过盈配合连接，拆装更加方便，且提高了水箱的稳定性。水箱的进水管和进水口亦为过盈配合连接，有利于水泵抽吸水箱内的水分。水泵和环形水箱通过水管连接，且环形水箱、机身主体和水管分管均为一体式结构。工作时，水泵将水从水箱输送至环形水箱，再经水管分管从清洗头一侧的出水孔流出或者经冲水头喷出，实现多模式口腔冲洗，有效清除牙缝残留物，改善整体口腔清洁效果。
 （作者供职于许昌市中心医院）

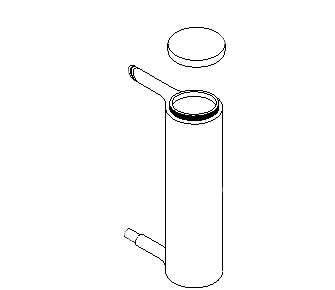

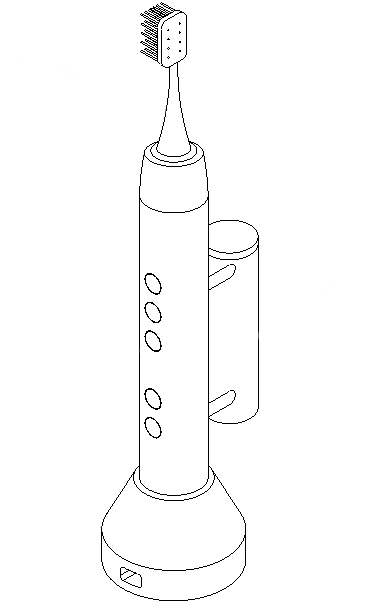

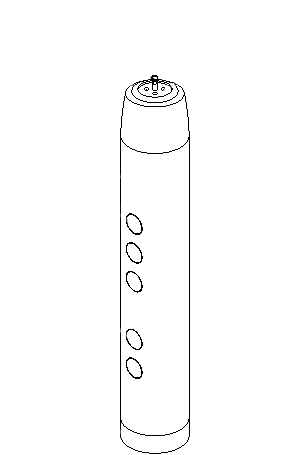

   ①口腔冲洗装置的整体简易结构图；②口腔冲洗装置的机身主体简易结构图；③口腔冲洗装置的水箱分体简易结构图。
