□王东海 董子帅 王诗蕴  文/图

  技术背景
    目前，针对脸部皮肤病的治疗药物层出不穷，而中药熏蒸疗法作为一种新兴的治疗方法逐渐受到关注。然而，现有仪器普遍存在体积庞大、价格高昂、不便拆卸以及安全性不足等问题。针对这些问题，有必要设计一种专门用于脸部皮肤病的中药熏蒸治疗装置。
    创新内容
    这种用于脸部皮肤病的中药熏蒸治疗装置包括盒体、面部容纳腔、出气孔、连接组件、带有橡胶塞的放置口、电热片、药包和均匀设置有气孔的隔板。盒体外侧设置有连接组件，正面设置有面部容纳腔，且盒体内腔被均匀设置有气孔的隔板分割成上腔和下腔。面部容纳腔与上腔对应部分设置有若干个出气孔。
    下腔用于水浴加热，连接组件用于将盒体固定于头部；盒体一侧设置有与下腔连通的带有橡胶塞的放置口，下腔内壁安装有电热片。药包通过带有橡胶塞的放置口放置于下腔内。
    连接组件包括连接带A、螺纹孔A、限位板、连接带B、“工”字形卡块、扣板和螺纹孔B。盒体一侧固定连接有连接带A，且盒体另一侧与连接带A同一高度位置处固定连接有连接带B。连接带B中间设置有卡槽，且“工”字形卡块通过卡槽卡接在连接带B上。“工”字形卡块内侧安装有扣板，且扣板板面上下对称各设置有一个螺纹孔B。限位板中间为中空结构。限位板通过中空结构与连接带A滑动连接，限位板板面外侧上下设置有两个间距与两个螺纹孔B间距相等的螺纹孔A。
    药包端口采用橡胶材料制成，与带有橡胶塞的放置口套接连接。
    盒体的另一侧设置有与下腔连通的带有橡胶塞的进水口，盒体的底部设置有与下腔连通的带有橡胶塞的排水口。
    有益效果
    使用时，将患者的面部朝向面部容纳腔，然后手动调节连接带A上的限位板位置和连接带B上的“工”字形卡块位置，使头部处于收紧状态。同时，需将限位板准确调整至脊椎位置，每个螺纹孔B对应一个螺纹孔A，通过螺栓连接并压紧连接带A以实现固定。头部前倾可自行调整至平衡状态，但后仰时可能导致下腔的水通过均匀分布气孔的隔板流入上腔，再经出气孔到达患者面部，造成损伤。后仰动作虽然可人为控制，但是增加限位板可有效避免因后仰惯性过大导致上述情况发生。限位板在头部后仰时能与脊椎形成三角支撑结构，显著提高使用安全性。此外，下腔通过带橡胶塞的进水口注水后需密封该进水口，再将药包通过带橡胶塞的放置口放入下腔并密封，最后通过电热片进行水浴加热，产生的水蒸气经出气孔流出对面部进行熏疗。水蒸气在上升过程中温度已降低，不会对面部造成伤害。该装置设计简单，便于拆卸，成本低且安全性高。
 （作者供职于宝丰县中医院）

   用于脸部皮肤病的中药熏蒸治疗装置的简易整体结构示意图

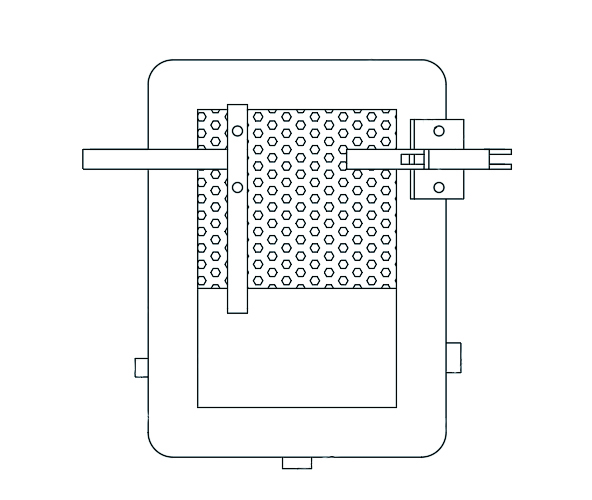

   用于脸部皮肤病的中药熏蒸治疗装置的简易整体正视图
