□肖 童  黄 洁  文/图

   技术背景
    听诊器是医生对患者进行身体检查时常用的诊断工具，主要用于听诊心脏、肺部等器官的声音，其结构主要由拾音部分、传导部分和听音部分组成。听诊器的发明，极大地方便了医生对患者各器官的检查。
    然而，目前心脑血管科使用的听诊器大多采用单传导管设计，无法有效过滤低频杂音，可能导致医生难以准确诊断。同时，这类听诊器使用后无法快速拆卸，不便于收纳。此外，听诊头多为金属材质，在温度较低时使用，会显著降低患者接受检查时的舒适度。为解决上述问题，有必要设计一种心脑血管疾病患者专用分体式听诊器。
    创新内容
    这种心脑血管疾病患者专用分体式听诊器由耳塞、金属导管、橡胶软管、听诊头等组成。耳塞的下端固定连接有金属导管，金属导管的下端固定连接有螺纹柱，螺纹柱的下端设置有橡胶软管，橡胶软管上端的内部固定连接有螺纹圈，橡胶软管下端的外侧设置有锁紧件，锁紧件的边侧螺纹连接有锁紧螺栓，锁紧件的下端设置有听诊头，听诊头的边侧固定连接有连接柱，听诊头的下端设置有海绵套。金属导管下端的边侧固定连接有连接片。
    其中，耳塞与金属导管均沿听诊头的竖直中心线对称设置有两个，耳塞采用软质材料包裹，金属导管内部为中空设计。
    螺纹柱内部采用中空设计，其外侧固定连接有密封圈；金属导管下端的螺纹柱与橡胶软管内部的螺纹圈通过螺纹连接。
    连接柱沿听诊头的竖直中心线对称设置有两个，连接柱上端与橡胶软管下端套接连接，且套接处卡合连接有锁紧件。连接柱与橡胶软管通过锁紧件和锁紧螺栓相互锁紧。
    海绵套与听诊头套接相连，连接柱内部采用中空设计。连接片为弹性金属材质，且位于两根金属导管之间。
    有益效果
    1.该心脑血管疾病患者专用分体式听诊器，通过连接柱与橡胶软管的设计，可有效过滤听诊过程中的低频杂音，便于医生对患者病情进行诊断，提高诊断准确性。
    2.该心脑血管疾病患者专用分体式听诊器，通过螺纹柱、螺纹圈、锁紧件与锁紧螺栓的设计，可在听诊器使用结束后快速完成拆卸，便于放入收纳盒中。
    3.该心脑血管疾病患者专用分体式听诊器，通过海绵套的设计，可在低温环境下为患者听诊，提升患者接受检查时的舒适度。
 （作者供职于河南省胸科医院）

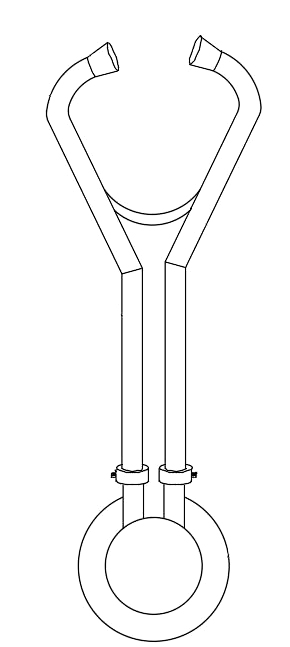

   心脑血管疾病患者专用分体式听诊器的简易立体结构示意图
