□谷宇欣  文/图

   技术背景
    手术室现有保暖措施主要为一次性充气温毯。它的优点在于保暖面积大，可直接覆盖患者全身，且一次性充气温毯送风快、升温迅速。但其缺点也较为明显：设备体积较大，充气时温毯易飘起，需用物品压覆，进而影响消毒范围，难以满足手术无菌要求，给操作带来不便。一次性充气温毯虽然可用于一般手术，但是对于需要侧卧位及消毒范围较大的手术（如人工全髋关节置换术、股骨粗隆间骨折髓内钉固定术等），则难以兼顾保暖与无菌要求。为解决上述问题，有必要设计一种手术室用病人保暖装置。
    创新内容
    这种手术室用病人保暖装置包括前衣体和后衣体。前衣体和后衣体的一侧顶部分别固定连接有前袖体和后袖体。前衣体和后衣体的相对侧均固定连接有保温组件，两个保温组件的结构相同。保温组件包括保温体，保温体内设置有空腔。保温体的一侧顶部设置有进风口，进风口的一侧与空腔连通。空腔的内壁一侧固定连接有多个弹性体，多个弹性体均匀地分布在空腔的内壁一侧，其另一端固定连接在空腔的内壁另一侧。保温体的正面设置有多个通孔，多个通孔均匀地分布在保温体的正面。保温体的正面固定连接有棉纺层。
    前衣体和后衣体的两侧均固定连接有两个第一系带；前袖体和后袖体的两侧均固定连接有两个第二系带。
    保温体的底部设置有多个均匀分布的散热口。各散热口的顶部均与空腔连通。
    弹性体均采用梯形结构设计，弹性体之间呈交错倒立式设计。
    多个通孔均匀分布在弹性体之间的间隔处。弹性体由耐高温材料制成。第一系带和第二系带均由弹性材料制成。
    有益效果
    1.该手术室用病人保暖装置通过前衣体、后衣体、前袖体和后袖体的协同作用，可在患者手术时便捷地暴露手术部位以配合手术操作。通过设置第一系带与第二系带，能够将前衣体、后衣体、前袖体和后袖体固定，从而使装置稳定穿戴于患者身上。
    2.该手术室用病人保暖装置通过保温体、进风口、空腔和通孔的协同作用，可使前衣体与后衣体对病人身体形成有效保温。弹性体的设置可防止因压迫导致空腔闭合，从而保障暖气流通，避免保温御寒效果下降。
    3.该手术室用病人保暖装置通过设置散热口，能对空腔内流动的暖气起到一定的散热作用，避免大量暖气在空腔内聚集导致温度骤升而烫伤病人。同时，该装置通过设置棉纺层，可对病人身体起到一定的保护作用，并提升保温体与身体接触时的柔软度。
 （作者供职于开封市中心医院）

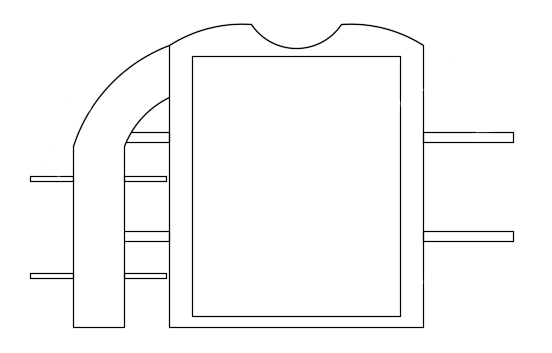

手术室用病人保暖装置的简易正视剖面结构示意图

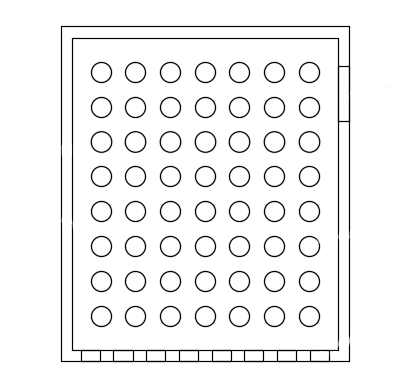

手术室用病人保暖装置的简易仰视结构示意图

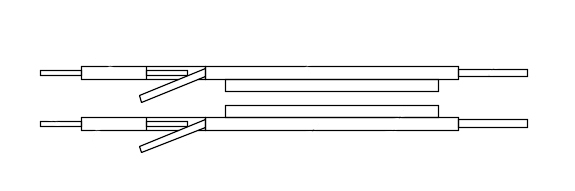

   手术室用病人保暖装置中保温组件的简易正视剖面结构示意图
