□崔璐璐 文/图

现有的临床尿液收集工具无法分段取样，存在易污染、使用不便等问题。笔者的设计，旨在提供一种结构简单、安全性高、实用性强的分段尿液收集装置。
应用背景
在临床诊疗中，尿液的前段、中段、末段分别对应不同的病情判断需求：前段尿异常，可能提示尿道损伤；中段尿，常用于尿常规、尿培养等核心检测；末段尿异常，则可能关联膀胱出血等情况。
目前，临床常用的一次性塑料尿杯，仅能收集混合尿液或单一前段尿液，无法实现分段取样，且杯体结构简单、易变形，易导致尿液洒落和细菌污染，影响检测结果的准确性，给临床诊疗带来不便。
产品结构
笔者设计的这种医用尿液收集装置，核心结构为安装板，安装板上沿左右方向并排开设有3个安装孔，孔内分别固定安装有前段收集管、中段收集管和末段收集管，三者自上而下对应尿液的不同阶段，实现精准分段收集。3个收集管的顶部均设计为喇叭口状结构，可有效扩大收集范围，避免尿液洒落；外表面均刻有容积刻度线，便于医务人员直接观察尿液收集量，满足检测取样的剂量要求。
收集管底部均有连接管，连接管上设有开关阀，用于控制尿液流出，出液端配备盖帽，未使用时可封闭管口，保证装置的无菌性，减少污染风险。安装板右侧通过旋转件连接有手柄，方便使用者手持操作，手柄外表面设有防滑凸棱，末端设有挡板，可增强握持的稳定性，防止手持时打滑脱落。
旋转连接件是本装置的创新亮点之一，其包括定位插销和连接接头。连接接头固定在安装板右侧，内部开设有右侧敞口的第一插孔，手柄端部插入该插孔内。手柄端部沿圆周方向阵列开设有若干定位孔，连接接头顶部开设有与第一插孔垂直连通的第二插孔，定位插销由手持部和销体部组成，销体部自上而下插入第二插孔并伸入其中一个定位孔，实现手柄角度固定。连接接头顶部还对称设有两个圆孔，内装弹簧，弹簧一端连接圆孔底部，另一端连接定位插销手持部下表面，便于定位插销的复位与调节。
使用方法
使用者先通过旋转连接杆调节手柄与安装板的角度，向上拨动定位插销手持部，使销体部脱出定位孔，旋转手柄至合适角度后松开，弹簧带动销体部重新插入对应定位孔，完成角度固定；随后手持手柄，将尿液的前段、中段、末段分别排入对应收集管；取样时，打开对应收集管连接管的盖帽，将标本管对接连接管，打开开关阀即可完成精准取样，操作高效且无污染。
创新亮点
这种医用尿液收集装置，可以调节角度的手柄设计适配不同使用者的操作习惯，提升使用的便捷性；分段收集结构实现各阶段尿液的单独取样，减少交叉污染；无菌密封设计和稳定的结构，有效避免尿液洒落和细菌污染，保证检测结果的准确性。其应用价值显著，可满足临床清洁中段尿等检测要求，降低医务人员操作难度；同时，减少尿液污染对使用者的影响，实用性强，适合在临床推广应用。
这种医用尿液收集装置结构简单、设计合理，通过科学的设计解决了现有尿液收集工具的诸多弊端，实现了尿液分段取样、操作便捷、清洁的需求，具有较高的临床应用价值。
 （作者供职于郑州大学第一附属医院）

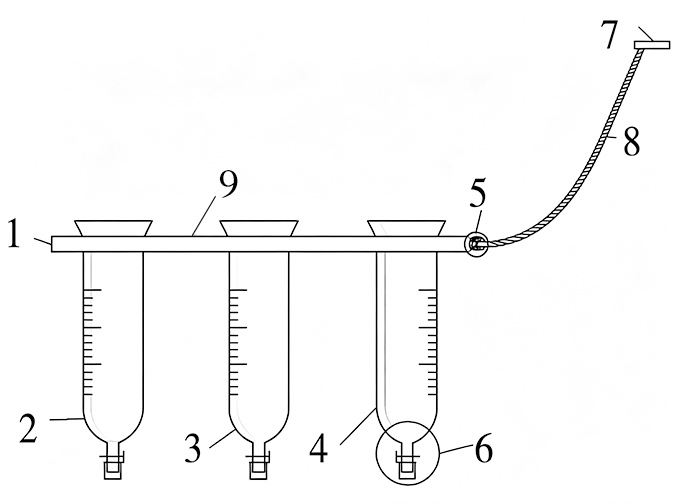

1.安装板
2.收集管
3.中段收集管
4.末段收集管
5.连接管
6.开关阀
7.盖帽
8.手柄
9.挡板
