一种儿童实用新型
□娄欣霞  文/图

图1

图2

图3

   听诊器是临床医疗器械中重要的辅助工具，是医师诊断、诊疗时最常用的诊断用具之一。尤其在临床上有着广泛的应用。传统的听诊器听筒多采用金属材料制成，医生在为患儿诊断时，听诊听筒与患儿皮肤接触会产生低温不适感，给患儿带来不适，患儿产生哭闹不安，使得正常诊疗受到影响。由于传统听诊器在听诊技能、临床治疗护理工作等方面存在不足，故发明一种新型听诊装置弥补传统听诊器存在的缺陷。

系统设计

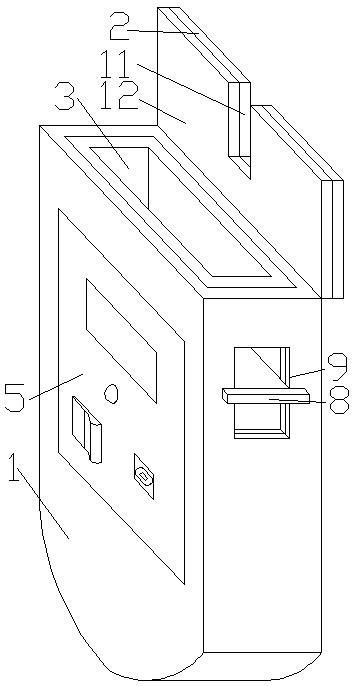

    结构组成：该新型听诊器保护装置由1-U型保护壳、2-密封板、3-橡胶保温层、4-V型限位片、5-温度控制器、6-发热电阻层、7-感温探头、8-T型移动片、9-调节孔、10-扭转弹簧、11-避让槽、12-橡胶保温片、13-弹性夹板组成。
工作原理
    该新型儿童实用新型多功能听诊器保护装置的工作原理简单易行。首先，它通过拉扯避让槽打开密封板，并将听诊器的听筒加热面朝向发热电阻层，从而将听诊器缓慢放置进U型保护壳内，放置过程会有一定的阻力，当听诊器的听筒最大直径通过V型限位片的最低点后，V型限位片在其弹力的作用下回弹，从而对听诊器的听筒进行固定；然后，打开温度控制器的控制开关，使得发热电阻层对听诊器的听筒进行加热，并将该保护装置通过弹性夹板夹持在医务人员的衣服上。为患儿诊疗时，需要向上搬动T型移动片并通过拉扯避让槽打开密封板，从而取出听诊器的听筒。因听筒一直存放在恒温装置中，因此取出后的听筒可以直接为患儿进行诊疗，患儿不会产生因低温不适造成不配合的情况。
工作创新
    1.由于该实用新型听诊装置通过V型限位片对听诊器的听筒进行限位，从而便于听诊听筒的固定。
    2.当U型保护壳内听诊器的听筒受到向上的拉力时，V型限位片能够对听诊器的听筒进行一定的缓冲，从而进一步保护听诊器的听筒。
    3.通过弹性夹板，便于将该实用新型装置夹持在医务人员的衣服上，从而方便医务人员进行携带。
    4.该实用新型听诊装置上设有加热装置，能够对听诊器的听筒进行加热，从而避免听诊听筒与患儿皮肤接触产生的低温不适感。
    5.这种新型听诊装置的主体结构简单，省时省力，利于临床各科医务人员进行使用。
小 结
    经验丰富的医生往往能通过听诊器基本判断，甚至确定求医者的病情及患病部位，金属材质的听诊器直接接触患儿身体会产生冷刺激，可能引起条件反射，如心跳加速、肌肉僵硬紧张、呼吸加快等症状，导致诊断的不准确，同时也缺乏医学人文关怀。该新型听诊保护装置发明设计制作简单，成本低廉，便于临床使用，使其增加了儿童就医检查的依从性，提升了家长的满意度，也呈现出医院人文关怀的初心和使命。
     （作者供职于河南省儿童医院）
