一种新型眼科手术用口鼻支撑架 |
| |
□徐文娟 文/图 技术背景
眼科是研究发生在视觉系统，包括眼球及与其相关联的组织有关疾病的学科。眼科一般研究玻璃体、视网膜疾病，视神经病变，白内障等多种眼科疾病。大部分眼科手术是在局部麻醉下进行的。在眼科手术过程中，患者需要铺盖无菌手术巾，铺盖无菌手术巾时只暴露术眼。在重力的作用下，无菌手术巾会紧贴在患者的口鼻上方，容易导致患者呼吸不畅。为解决这一问题，特设计了一种新型眼科手术用口鼻支撑架。
创新亮点
这种新型眼科手术用口鼻支撑架设有底板。底板上安有乳胶垫，底板前方左右两侧均设有侧板，侧板的侧面设有脸颊夹持装置和方孔，方孔上方前后两侧的侧壁均通过螺栓连接滑轨。滑轨上滑动连接滑块。前后两侧的滑块之间安有下夹板，下夹板上侧放有上夹板。上夹板和下夹板之间的前后两端均安有拉力弹簧。下夹板下侧中部转动连接第一螺杆。方孔底部设有支架。第一螺杆与支架连接。
方孔下方前后两侧均设有避让槽。第一螺杆下端设有方杆。脸颊夹持装置包括第二螺杆、连接块和弹性板。侧板下侧连接第二螺杆。左右两侧的第二螺杆相互靠近的一端均转动连接有连接块，连接块上安有弹性板。第二螺杆远离连接块的一端设有把手。
有益效果
1.这种新型眼科手术用口鼻支撑架通过上夹板和下夹板的相互配合，在拉力弹簧的作用力下，可对无菌手术巾进行夹持固定；通过转动第一螺杆，从而调节上夹板和下夹板的高度，避免无菌手术巾紧贴在患者口鼻上方，给患者造成不适。
2.这种新型眼科手术用口鼻支撑架设有脸颊夹持装置，通过脸颊夹持装置可以对患者头部进行固定，便于医护人员进行手术操作。
3.这种新型眼科手术用口鼻支撑架的底板上安有乳胶垫。在实际操作过程中，患者的头部可以枕在乳胶垫上，提高了患者的舒适度。 （作者供职于许昌市中心医院）
该眼科手术用口鼻支撑架的结构示意图

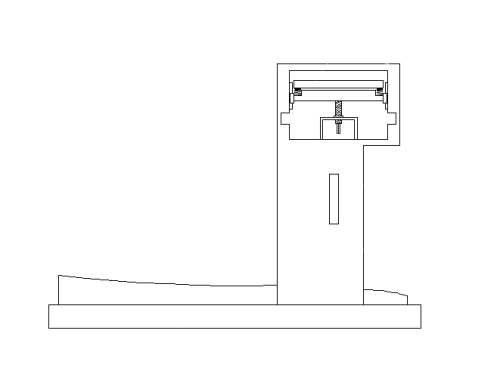

该眼科手术用口鼻支撑架的侧视结构示意图

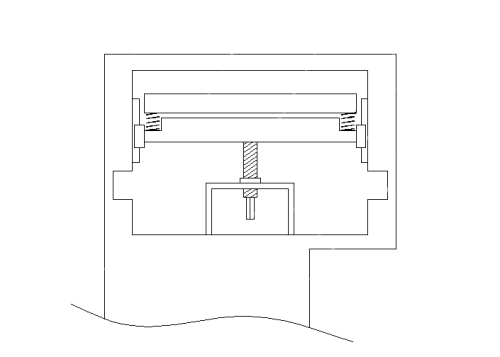

该眼科手术用口鼻支撑架的方孔侧视结构示意图
|
|
|
