一种多用途半自动吸引头 |
| |
□贾志强 文/图 技术背景
吸引器在外科手术中发挥着至关重要的作用，其工作原理是利用负压完成吸引工作，能够有效清除手术过程中的积血、积液、废液及微小组织等，使手术视野清晰。
然而，传统吸引器在临床应用中存在不足：术中周围软组织易吸附于吸引器头部、微小组织易进入吸引器内部且难以清理，往往需要术中频繁更换或取出进行清理，不仅延长了手术时间，还增加了患者术中出血及麻醉相关风险。在关节置换术的髓腔清理过程中，现有吸引器还存在以下问题：吸引头无法深入髓腔深处，易导致冲洗液残留；扩髓时产生的骨髓颗粒易堵塞管腔且难以清除。相关研究表明，髓腔内残存的液体可能与关节置换术后肺栓塞的发生存在关联。因此，设计一种多用途半自动吸引头具有重要的临床意义。
创新内容
这种多用途半自动吸引头主要包括吸引连接管及连接在吸引连接管下端的头部本体。吸引连接管的上端设有密封板，并连接有抽气管。抽气管与吸引连接管的内腔连通，且中心轴线与吸引连接管的中心轴线成一定夹角，管身上设有减压孔，便于术中调节负压。吸引连接管的上端设有防堵机构，用于捣落其上部内腔中可能堵塞的异物。吸引连接管的上端还设有一个可拆卸的密封盖，用于将露出吸引连接管外的防堵机构完全罩住，形成密封。密封盖采用耐高压的弹性透明材质，可进行高压消毒。头部本体上设有多个吸引孔。
吸引连接管由多个节杆组成，相邻节杆之间通过密封套接方式连接，以实现吸引连接管的整体伸缩功能。在相邻的节杆中，位于内侧的节杆外壁设有凹槽，位于外侧的节杆内壁设有与凹槽配合滑动连接的凸条，以实现节杆间的导向与限位。
头部本体包括本体Ⅰ和本体Ⅱ。本体Ⅰ的上端通过密封套与吸引连接管连接，下端通过螺纹结构与本体Ⅱ连接，螺纹连接处设有密封圈。本体Ⅱ和本体Ⅰ上均匀分布有多个吸引孔。本体Ⅰ下端的内壁设有环形压台Ⅰ，本体Ⅱ上端的内壁设有环形压台Ⅱ，两者之间安装有过滤板。
防堵机构包括固定套筒和设置在固定套筒内部的防堵杆。固定套筒的下端内壁设有环形凸缘Ⅰ。防堵杆的上下两端均伸出固定套筒外，其下端设有尺寸大于固定套筒内径的防堵头。防堵杆的下端外壁设有环形凸起，并设有弹簧，弹簧的上下两端分别通过环形凸起和环形凸缘Ⅰ实现限位。防堵杆的上端外部设有按压套筒，按压套筒外设有限位块。固定套筒上设有至少两个通孔。通过按下按压套筒，可使限位块卡入某一通孔中。固定套筒上设有与通孔对应设置的弹性按压条，该按压条上设有凸台。固定套筒的外壁设有环形凸缘Ⅱ，该环形凸缘Ⅱ固定在密封板上端面。
防堵杆和防堵头为连通的空心结构。防堵杆的上端连接有冲洗管，防堵头上均匀分布有多个喷水孔。
有益效果
1.防脱落安全设计：倾斜设置的抽气管可在吸引头意外脱落时卡在口腔等浅表位置，防止其坠入深部腔道。抽气管上的减压孔便于术中实时调节负压。
2.便于清洁维护：头部本体与吸引连接管可快速拆卸，便于术后彻底清洗。头部本体内设有过滤板，能有效阻挡较大残留物，避免软组织吸附与堵塞。
3.适应深部操作：吸引连接管可伸缩，能延伸至深部组织（如髓腔），实现深部残留液的彻底清除。
4.实现防堵功能：吸引连接管上设有防堵机构，可防止较小组织堵塞吸引器内部。若发生堵塞，术者通过按下按压套筒即可带动防堵头往复运动，快速解决堵塞问题，有效节省手术时间。
总之，该多用途半自动吸引头集防滑落、防堵塞、可延伸、易清洗于一体，能够提升手术效率，适用于深部手术中的吸引操作。 （作者供职于河南科技大学第二附属医院）

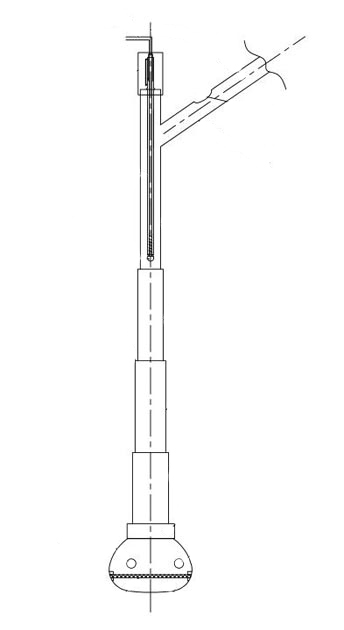

多用途半自动吸引头的简易结构示意图 |
|
|
