□赵丽娜  文/图

   技术背景
    治疗车是医院里的常用设备，大多由车架、车腿、车轮、上平台、下平台和车把手构成，结构简单，使用方便。现有的治疗车分为上下两层，且车底部安有轮子，方便移动，因此常被医护人员用来放置、运输药品和各类医用器具。另外，运送病房内使用过的输液袋、分装袋、止血袋、一次性针等医疗垃圾，也会用到治疗车。
    治疗车面积较小，能够放置的医用器具有限，不能满足部分科室的需求。有些科室工作人员为减少来回奔波，自行购买外置筐，将绳子或尼龙轧带捆绑在治疗车上，以增加治疗车桌面的面积，以便携带更多物品。但该方法也存在很多缺点，若捆绑不牢固，外置筐很容易脱落；外置筐内放置的都是液体，比较重，容易导致外置筐碎裂；外置筐结构单一，无法对放置的物品进行分类，容易造成混乱，给医务人员的工作带来很大的不便；外置筐会增大治疗车的体积，占用更多的空间。
    为解决上述问题，设计了一种设有多个伸缩筐的多功能治疗车，既可以分类放置各类物品，又增加了治疗车的可用面积，方便携带更多物品。
    创新亮点与有益效果
    这种多功能治疗车的车体下方连接有车轮，车体正面设有把手，车体顶部设有顶板，顶板上方设有护栏，顶板下方设有抽屉。抽屉下方设有支撑柱，支撑柱下方固定连接底板，底板上方设有栏杆。车体一侧设有伸缩筐，伸缩筐下方设有滑轨。顶板边缘带有凸起。护栏围绕顶板三个边设计，留出一边。车体一面设有挂钩。两个支撑柱连接抽屉底部与底板。底板上方三面皆设有栏杆。伸缩筐由左右两板、底板、前挡板组成。车轮为万向轮。
    通过顶板边缘的凸起，可有效防止顶板上放置的一些细小物品在治疗车行驶过程中滑落，避免因此带来一些不必要的损失，影响医务人员的工作。
    这种多功能治疗车的护栏为三边围绕设计，可有效避免物品倾倒掉落，减少财务损失；护栏留出的一边，便于医务人员进行物品的放置和取用，从而提高了医务人员的工作效率。
    这种多功能治疗车的把手下方设有挂钩，便于医务人员挂放一些袋装物品，取用时方便快捷，有效提高了医务人员的工作效率，并能增加治疗车的置物空间，方便携带更多物品，减少物品运送次数及时间。
    这种多功能治疗车的两个支撑柱连接上下两部分，使整体结构更加稳固，增加了车体的稳定性。通过支撑柱支撑治疗车整体，还可以有效减轻治疗车的重量。
    这种多功能治疗车设有多个伸缩筐，大大增加了治疗车的可用面积，医务人员可以根据工作需要，将需要携带的物品进行分类放置。伸缩筐结构简单、设计巧妙，医务人员可在使用时拉出来，增大使用面积；在不需要的时候，将伸缩筐推进去，节省空间。
    这种多功能治疗车的车轮为万向轮，便于治疗车转向行驶，尤其在电梯等狭窄位置，可改变方向行驶，方便医务人员使用。
    这种多功能治疗车在上下两层置物板上皆设有护栏，可有效减少置物板上物品掉落的情况发生，增加物品运输的安全性。 （作者供职于河南省人民医院）

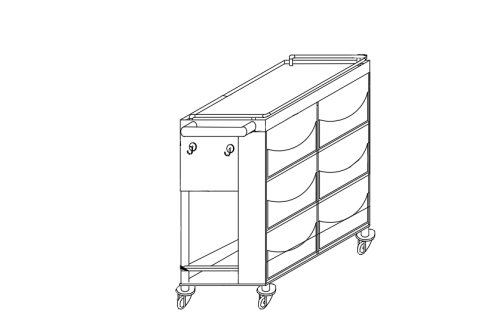

   多功能治疗车的三维结构示意图

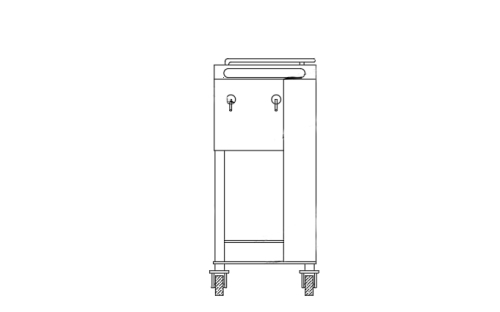

   多功能治疗车的正视图

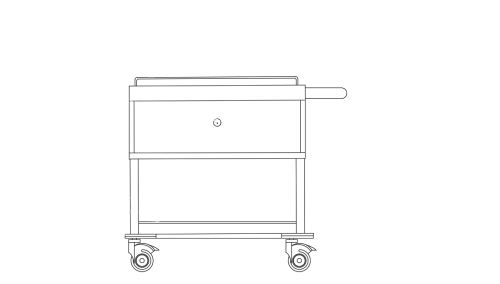

多功能治疗车的侧视图
