一种可拆卸采血试管架 |
| |
□王亚红 文/图 技术背景
在普通病房，每天早晨都要进行大量的血液采集，尤其是对新入院的患者。目前，临床使用的试管架无法标记床号，导致护士难以迅速识别哪些床位需要采血。此外，试管架无法拆卸，使用时操作不便。当采血管数量较多时，容易因疏忽而发生漏采的情况。采血完成后，还需要将采血管逐一插回试管架，这不仅耗时，还严重降低了工作效率。为解决这一问题，有必要设计一种可拆卸采血试管架。
创新内容及亮点
这种可拆卸采血试管架包括放置板。放置板的上端表面放置有多个试管放置筒，这些横向排列的试管放置筒之间为可拆卸连接。放置板的左右两侧分别固定连接有第一护板和第二护板。第一护板的表面固定连接有多个信息盒，每个信息盒均与横向排列的试管放置筒相对应。
试管放置筒包括底部的底盒。底盒的左右两侧相对应的位置分别固定连接有连接板。两个相对应的连接板的上端共同固定连接有第一限制板。底盒和第一限制板之间设置有第二限制板，第二限制板的两侧分别与连接板固定连接。第一限制板和第二限制板的中部分别设置有放置孔。
放置孔内侧壁和底盒的上端面分别固定有多个加固垫。
第一限制板和第二限制板的左端分别固定有连接滑块。第一限制板和第二限制板的右端分别设置有可与连接滑块滑动连接的连接滑槽。左右两侧相邻的连接滑块和连接滑槽分别滑动连接。第一护板右端的上下两侧分别设置有可与连接滑块滑动连接的稳定滑槽。最左侧的第一限制板和第二限制板左端的连接滑块分别与对应的稳定滑槽滑动连接。
第一限制板和第二限制板的前端右侧分别设置有可左右移动的阻挡板。上下两个阻挡板的前端固定连接有共用的控制杆。阻挡板的后端左侧分别固定连接有安装滑块。与安装滑块相对应的第一限制板和第二限制板的表面分别设置有安装滑槽。安装滑块分别与安装滑槽滑动连接。阻挡板位于连接滑槽的前端。连接滑槽的内部固定连接有弹簧轴。安装滑块与弹簧轴表面滑动连接。弹簧轴的表面分别套有复位弹簧，复位弹簧位于阻挡板的左侧。
信息盒的左端表面设置有放置槽。放置槽的前后两端分别设置有卡槽。
底盒的底部固定连接有稳定环。
有益效果
这种可拆卸采血试管架结构新颖，构思巧妙，操作简单方便。在使用该采血试管架时，可以将采血管放置到试管放置筒内。由于横向排列的试管放置筒均为可拆卸连接，使用者可以根据需要拆下相应数量的试管放置筒进行使用。使用完成后重新组装即可，操作简单方便。信息盒用于放置患者的床号及患者信息卡片，方便医护人员进行核对。
（作者供职于河南省人民医院）

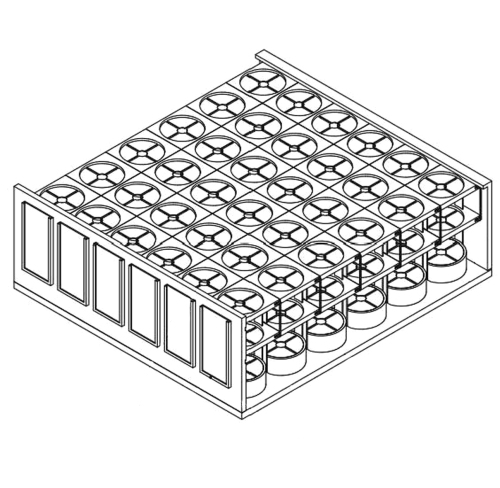

①可拆卸采血试管架的整体结构示意图

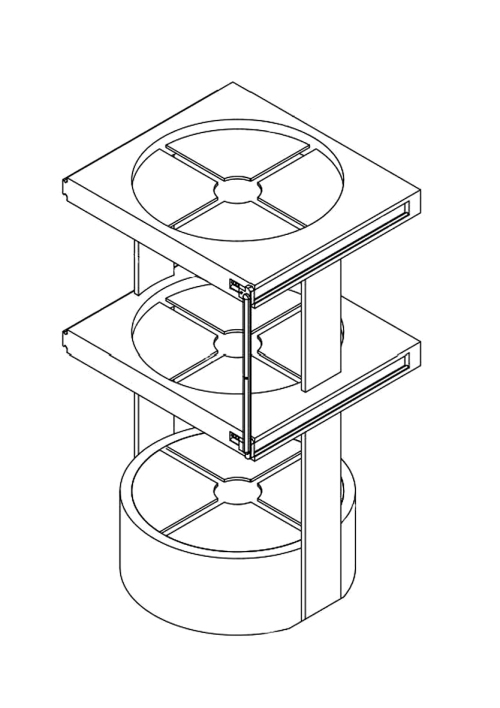

②可拆卸采血试管架的加固垫安装结构示意图 |
|
|
