一种肚脐艾灸隔热套装 |
| |
□周莉莉 文/图 技术背景
脐灸作为中医特色疗法，通过肚脐给药结合艾灸温热效应达到调理身体的效果。然而，传统艾灸装置存在两大痛点：一是隔热垫与艾灸碗固定不稳，患者轻微晃动易导致器具移位甚至倾覆，引发烫伤风险，安全隐患突出，尤其对儿童及无法自主配合的患者来说，这一特点更为显著；二是现有固定方案（如魔术贴、单层内芯）难以兼顾稳固性与舒适性，且缺乏针对性疗效提升功能。一些艾灸装置虽然尝试通过加固结构改进，但是未能有效解决动态环境下艾灸碗的精准定位与长效固定问题。因此，有必要设计一种肚脐艾灸隔热套装来解决此问题。
创新内容
这种肚脐艾灸隔热套装包括隔热垫和艾灸碗。隔热垫的内部为层状结构，从上至下依次为上阻燃层、腈纶层、棉类层、下阻燃层。上下阻燃层采用防火隔热材料（比如玻璃棉、岩棉、聚氨酯泡沫、硅酸铝等），将内部包裹，主要目的是实现艾灸时的隔热和防火。腈纶层同样具备一定的隔热、防火功能，同时具有一定弹性、比较轻便，也具备一定的耐晒性，使用时间较长。棉类层主要增加整个隔热垫的舒适度和厚度，使患者舒适感更强。隔热垫的材质层可采用常规材质，不限于以上4层，也可以是3层或多层，其核心目的是实现隔热与防火。
艾灸碗用于艾灸治疗，可以为普通面碗，也可以根据病情需要添加不同的药材层（比如用于治疗常见的小儿消化不良，可以在面碗中增加山楂、神曲、麦芽等）。
隔热垫的中间预留有放置孔，用于放置艾灸碗。放置孔处设有与隔热垫一体连接的包裹套。包裹套用于夹紧艾灸碗。包裹套内穿设有弹性松紧绳。松紧绳的两端置于包裹套外部，端头设有方便手持和防止松紧绳完全缩回包裹套内的绳球。艾灸碗放置在包裹套内后，通过拉动松紧绳可将包裹套勒紧，以固定艾灸碗。艾灸结束后，向外拉动松紧绳即可松开包裹套，取出艾灸碗。艾灸碗的底部设有艾灸孔，用于对患者肚脐部位进行艾灸治疗。隔热垫的两侧固定有匹配的一个或多个魔术贴，用于将整个隔热套装固定于患者腹部。
隔热垫的下端还固定有一层可拆卸绒布层。该绒布层进一步增强了隔热效果，更重要的是可以起到保温作用，且长时间使用后便于更换清洗。
包裹套内还塞装有一些盐，可以起到摩擦固定的作用，牢固固定艾灸碗，且当小孩儿进行艾灸时容易上火，加上盐可以起到泻热和保温的作用。
在隔热垫和包裹套之间还固定连接有固定套，固定套外径大于包裹套。固定套内还塞有青盐粒，增加了对艾灸碗底部的固定面积，进一步对艾灸碗进行固定。
有益效果
本设计具有以下有益效果：
1.通过包裹套内穿设的松紧绳，实现了艾灸碗的便捷快速固定与拆卸。该机构能有效防止艾灸碗在患者体动时移位，确保艾灸孔精准作用于患者肚脐部位。
2.隔热垫底层创新采用可拆卸绒布层，在保证保暖效果的同时满足了“一人一布”的感控要求。包裹套内增设有盐粒。这些盐粒一方面起到增加摩擦、辅助固定艾灸碗的作用；另一方面，通过盐粒特性实现泻热与保温的双重功效。
3.在隔热垫和包裹套之间还固定连接有固定套。这种设计结构将包裹套与隔热垫紧密衔接，增加了对艾灸碗底部的固定接触面积，进一步提升了艾灸碗的稳定性。更关键的是，固定套内配置有青盐粒，具有泻热、凉血、润燥、引火下行的药理作用。在进行艾灸（热疗）时，青盐粒的寒性与艾灸的热性形成协同，显著增强治疗效果。
（作者供职于河南省中医院儿科）

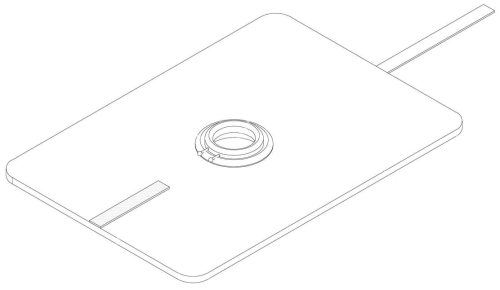

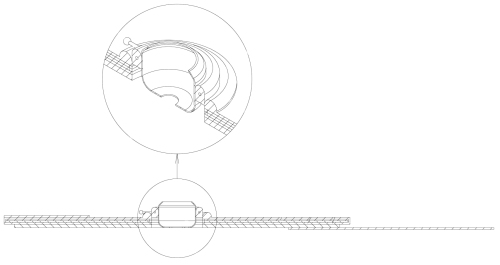

肚脐艾灸隔热套装整体及部分结构图 |
|
|
