□张 丹  李广珂  王 旭  文/图

   技术背景
    在临床工作中，为患者抽取血标本时所使用的试管架为整体式设计，这给查对工作带来了不便。若有两名护士同时为不同房间的患者采血，就需要再次抽取并更换架子。为患者抽血时，护士需逐个抽出试管，采血完成后再将其放回试管架。此外，抽取血标本后，护士站的护士以及检验科的医生使用条码机扫码时，会反复进行抽出和插入的动作，这无疑增加了医护人员的劳动强度。同时，试管上的条码纸在这一过程中，极易出现卷边和破损的情况。一些科室推行责任制整体优质护理模式后，通常每位护士需要负责特定数量的患者。每次采血前，护士都要将分管患者的试管逐个取出，再逐个放入空试管架中，这一过程既耗费时间又消耗体力。为解决上述问题，有必要设计一种便携式多功能试管架。
    创新内容及亮点

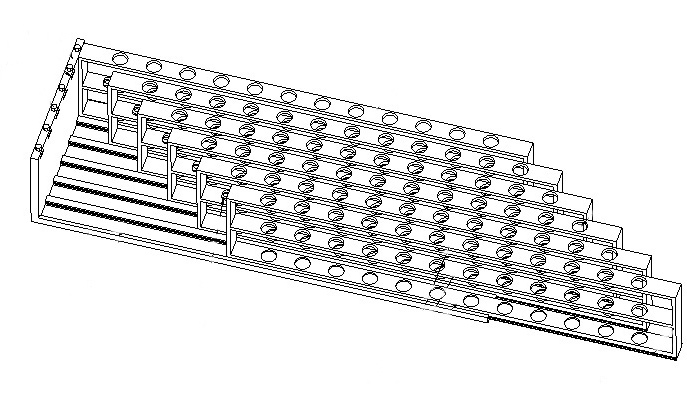

    这种便携式多功能试管架包含由透明PVC（聚氯乙烯）材质制成的试管架本体。试管架本体由底座和并排设置的试管架单体组成。试管架单体上设置有呈单排分布的试管孔，底座上设置有数量与试管架单体一致的滑槽。试管架单体的下部侧边设置有与滑槽相匹配的滑条，试管架单体沿着其自身长度方向与底座形成滑动导向配合。每个试管架单体的一端均设置有一块限位块，限位块上设置有垂直布置的通孔。底座的一端还设置有防止试管架单体滑落的侧挡，侧挡垂直于底座，且下端固定在底座上。侧挡靠近试管架单体的一侧设置有与限位块相适配的限位孔。在侧挡顶面与限位孔相对应的位置，还设置有垂直布置的固定孔，固定孔内安装有用于固定通孔的限位柱。

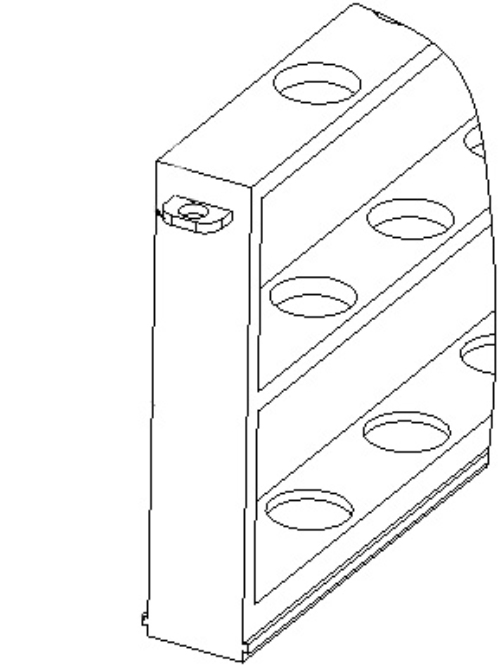

    试管架单体包含侧架和横架，侧架呈竖直状态且平行设置有两个，3个横架安装在两个侧架之间，等间距设置。位于上层和下层的两个横架分别与侧架的两端固定相连。试管孔沿着横架的长度方向等间距排列。
    滑槽由主槽和设置在主槽两侧的侧槽组成。主槽的横截面是与试管架单体形状相同的方形，侧槽为燕尾槽。试管架单体两侧的滑条是与燕尾槽相匹配的燕尾滑条。
    限位柱包括容纳在固定孔内的限位段和位于固定孔上方的手持段。限位段的长度至少等于限位块下侧到试管架单体上侧的距离。手持段的尺寸大于固定孔的尺寸。
    手持段的横截面为正六边形，且手持段的高度至少为5毫米。
    限位块与限位孔相近的一侧设置有便于进入限位孔的倒角。限位块设置在试管架单体高度方向的上段位置。
    有益效果
    1.该试管架的本体采用透明PVC材质制作，便于查找与观察。同时，将试管架设计为多个单排设置的试管架单体，通过在底座上开槽，使试管架单体能与底座活动配合。这便于医护人员区分和拿取不同患者的血样。当科室不同人员同时进行抽血操作时，只需抽出单排试管即可，简便高效。
    2.通过在侧挡上设置用于固定试管架单体的限位件，借助限位块、限位孔以及限位柱，能够对放置在底座上的试管架单体加以固定，避免其滑脱并增强稳定性。
    3.该试管架采用分隔设置的试管架单体，条码纸可粘贴在两层横架支架上，便于在不抽取试管的情况下进行扫码，既省事又实用，能有效提升工作效率，同时还可避免条码纸卷边破损，减少因插错位置而导致的失误。
 （作者供职于临颍县人民医院）
