一种拔火罐罐口预加热设备 |
| |
□李晶晶 文/图 技术背景
拔火罐在消毒晾干后，罐口温度较低，使用时易使患者皮肤感到寒冷，影响患者的体验，甚至可能降低治疗效果。因此，有必要设计一种拔火罐罐口预加热设备。
创新内容
这种拔火罐罐口预加热设备包括箱体、抽气组件、消毒组件及加热组件。箱体的内底部固定连接抽气组件，顶部固定连接消毒组件，消毒组件的一端固定连接加热组件，且消毒组件在加热组件内部滑动连接。消毒组件包括酒精盒，酒精盒的顶部固定连接出液管，出液管的外表面固定连接抽液泵。出液管的另一端固定连接流液板。流液板的底部固定连接与吸盘对应的连接轴。连接轴的顶部固定连接圆盘，圆盘的底部固定连接第一海绵块。连接轴的外表面固定连接第二海绵块。
有益效果
加热后的空气通过排气管进入箱体，热气可以烘干拔火罐上的酒精，使其长时间保持干燥，避免细菌滋生。拔火罐长时间在箱体内受热气影响，自身也会升温，但加热箱的温度控制与人体温度一致。使用时，由于拔火罐长时间处于恒温状态，罐口接触皮肤时，使用者不会感到不适。
（作者供职于河南省中医院妇产科门诊）

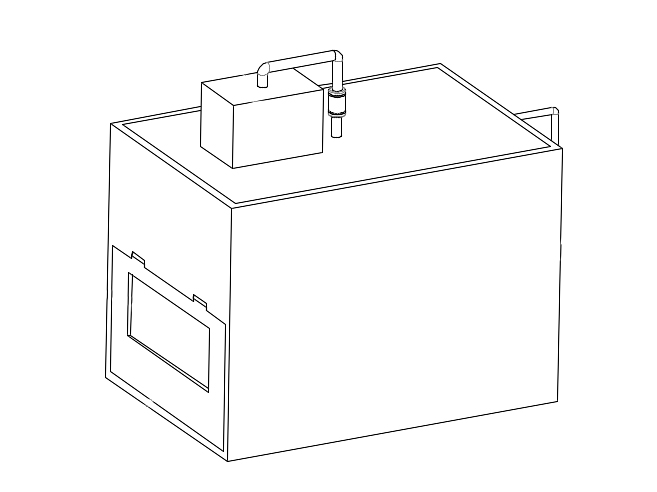

拔火罐罐口预加热设备的正视简易结构示意图
拔火罐罐口预加热设备内部简易剖视结构示意图
|
|
|
