一种卧床病人翻身支具 |
| |
□赵 凡 文/图 技术背景
长期卧床病人因局部组织长期受压，易发生持续缺血、缺氧及营养不良，从而导致压疮，甚至局部组织溃烂、坏死。因此，定时给病人翻身显得尤为重要。
然而，在临床实践中，长期卧床病人易发生压疮，需要临床护理人员手动辅助翻身，而人工徒手辅助患者翻身的工作量较大，操作不便，且费时、费力。为解决这一问题，有必要设计一种卧床病人翻身支具，以满足临床使用需求。
创新内容
这种卧床病人翻身支具主要由底架、支板等组成，底架的一侧通过合页与支板转动连接。底架的内壁通过滑槽与滑杆滑动连接。滑杆与支板面向底架的一侧均对应设置有支架，且对应的两个支架通过支撑杆活动连接。底架的内壁一侧通过轴承与驱动杆转动连接，且驱动杆贯穿滑杆，与滑杆螺纹连接。驱动杆的一端设置有转杆，转杆的一侧设置有握杆。
需要说明的是，底架的尺寸与支板的尺寸相同。其中，底架为矩形框架结构，支板为矩形面板结构。滑杆上的支架设置在靠近支板的一侧，其高度小于底架的厚度，以确保底架与支板可平整折叠。驱动杆采用螺杆。
底架内壁的另一侧通过轴承转动连接有导向杆。
导向杆与驱动杆对称设置，可进一步对滑杆的运动轨迹进行导向和限位，使其移动更加稳定、顺畅。
支撑杆呈等距设置，可使支板的受力更加均匀，从而保证卧床病人翻身过程中的稳定性。
转杆在靠近握杆的一侧设置有凹槽，握杆的端部与该凹槽的内壁转动连接。该结构使握杆可旋转并内嵌于转杆中，便于隐藏，减少空间占用。
底架的底部设置有防滑垫，可增大其与病床之间的摩擦力。
工作过程及工作原理：使用时，先将处于折叠状态的底架和支板放置在卧床病人身下。护理人员通过转动握杆带动驱动杆转动。借助滑槽与滑杆的滑动连接，以及滑杆与驱动杆的螺纹连接，滑杆沿滑槽在底架内侧滑动。滑杆移动时，通过支撑杆推动支板，使其由折叠状态逐渐展开并转动一定角度，便于护理人员快速、高效地为病人翻身。
有益效果
该卧床病人翻身支具通过底架、支板、滑槽、滑杆、支架、支撑杆、驱动杆、转杆和握杆的协同配合，在转动驱动杆时可带动滑杆滑动，进而由支撑杆推动支板转动，从而使支板与底架既能折叠平整收纳，也能转动展开，护理人员能借此快速、高效、省时省力地为病人翻身。此举不仅大大提高了工作效率，避免了人工搬动给病人带来的不适，还可根据实际需要灵活调整翻身角度，具有很强的实用性。 （作者供职于河南省胸科医院）

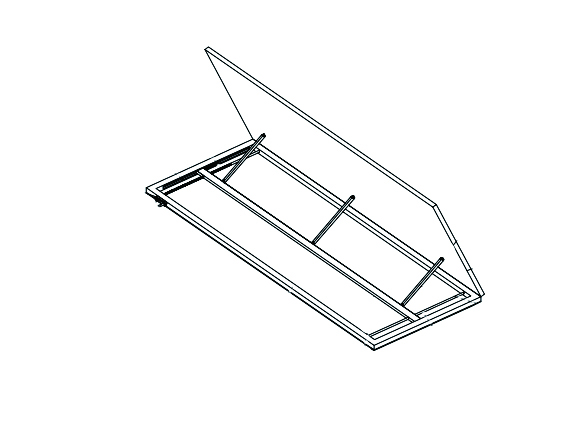

1.卧床病人翻身支具的简易结构示意图；
2.卧床病人翻身支具的简易侧视结构示意图；

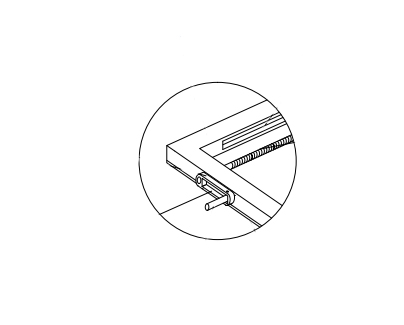

3.卧床病人翻身支具中转杆和握杆的简易结构示意图。 |
|
|
