一种新型的牵引架 |
| |
□舒慧玲 文/图 技术背景
在临床牵引治疗中，患者通常需通过牵引绳实现腿部或颈部的持续牵引。具体操作为：在患者腿部或头颈部绑扎医用牵引带，牵引绳一端连接牵引带，另一端悬挂砝码或其他重物，并绕过床尾固定点，利用砝码的重力对患者相应部位进行牵引治疗。然而，在临床实践中，患者腿脚活动或改变体位时，牵引绳容易与床尾及被褥发生摩擦，导致绳索磨损，同时砝码也易与床尾发生碰撞，其来回移动产生的惯性会导致牵引效果不佳。此外，患者卧床期间多动且易向床尾滑动，可能使砝码接触地面，导致无法达到预期的牵引效果。为解决这些问题，有必要设计一种新型的牵引架。
创新亮点
该牵引架由牵引主架、活动架、连接架等组成。牵引主架包括下夹板、竖向设置在下夹板上的立杆和可调连接在立杆上的上夹板。上夹板上设置有导向环和调节螺栓。立杆上端和活动架下端通过主铰轴铰接。活动架上端封闭、下端敞口，且活动架上端设置有固定环，活动架一侧设置有长条孔状滑孔。立杆和活动架之间通过连接架铰接，连接架上端设置有连接轴，连接轴穿过活动架，且装配于滑孔内。主铰轴和连接轴之间设置有拉簧，连接轴和活动架封闭端之间设置有压簧。
有益效果
1.该牵引架在牵引治疗过程中，无论患者如何移动，牵引绳均能在导向环的作用下准确连接固定环，避免了砝码来回移动的问题。同时，该牵引架可与砝码配合使用，进一步增强牵引强度，确保治疗效果。
2.该牵引架设计新颖，结构轻巧便携，可固定于床头或床尾，方便患者居家或在医院使用，且成本较低，易于接受。
3.该牵引架适用范围广泛，可用于头颈部及腿部牵引等多种场景。 （作者供职于开封市儿童医院）

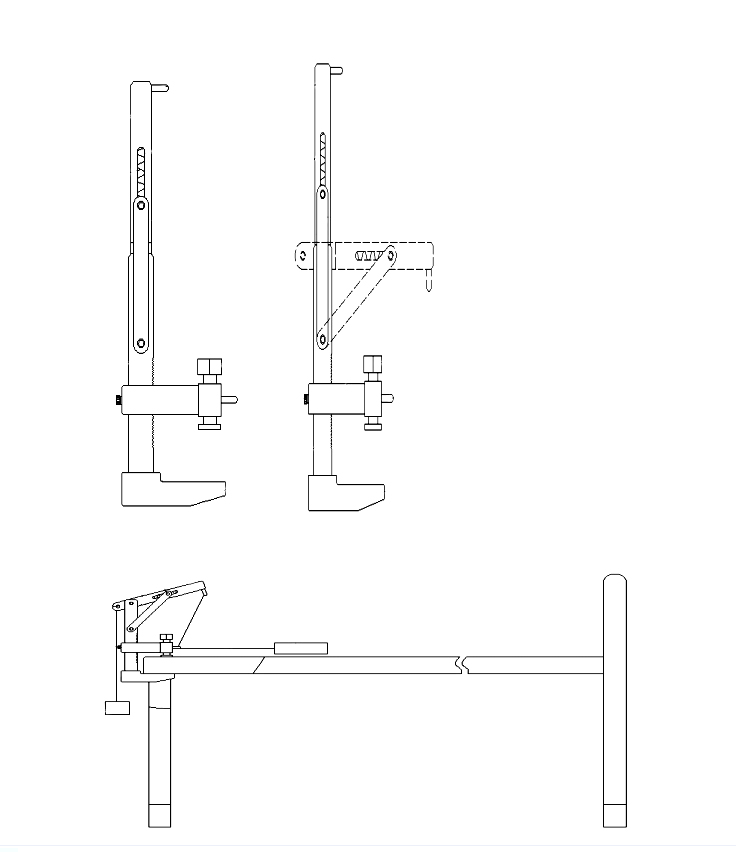

新型牵引架的简易结构示意图 |
|
|
