一种多用式眼科检查装置 |
| |
□徐文娟 文/图 技术背景
眼的一般检查包括眼附属器和眼前段检查。眼附属器检查包括眼睑、结膜、泪器、眼球位置和眼眶的检查。年轻人最常见的眼科疾病是屈光不正，如果有这类问题，应尽早就诊，进行验光和配镜。中老年人最常见的眼科疾病是白内障及视网膜动脉硬化。他们发生白内障的原因多是老化，随着年龄的增加，晶体出现混浊。有高血压病和糖尿病的患者，应常规进行眼底检查。
在使用目前的眼科检查装置时，患者往往直接将头部放置在托板的上端，将两只眼睛对准检查仪，以便对眼睛的情况进行观察。儿童在进行眼科检查时，很难保持长时间不动，头部容易晃动，从而影响检查结果。
为解决上述问题，设计了一种多用式眼科检查装置。
创新亮点
这种多用式眼科检查装置设有底板。底板的下侧壁固定设有对称的防护底座。底板上侧壁的后端固定设有支撑板。支撑板的上侧壁固定设有条形板。条形板的内部设有条形口。条形口的内部固定设有调节机构。条形板的上端通过调节机构固定设有对称的眼部检测仪。底板的上侧壁位于支撑板的前端，并设有滑槽。滑槽的内部设有移动机构。移动机构的上端固定设有竖杆。竖杆的内部滑动设有调节杆，调节杆的上端固定设有托板。托板侧壁的两端均滑动设有限位杆。两个限位杆的上端共同固定头部固定板。两个限位杆的侧壁均设有安装口。安装口的内部固定设有橡胶垫。托板的两侧壁均连接有螺栓。两个螺栓的另一端均与橡胶垫接触。托板的上侧壁和头部固定板的下侧壁均固定设有海绵层。
竖杆的右侧壁上端连接有固定螺栓。调节杆通过固定螺栓与竖杆固定连接。
调节机构包括双向丝杆。双向丝杆横向转动设在条形口的内部，双向丝杆的右端固定设有第一旋转块，双向丝杆的杆壁连接有对称的第一滑块。两个第一滑块的下侧壁均与条形口的内壁滑动连接。两个第一滑块的上侧壁均固定设有安装块。两个安装块的上侧壁均与眼部检测仪的下侧壁固定连接。
移动机构包括丝杆，丝杆转动设置在滑槽的内部，丝杆的前端固定设有第二旋转块。丝杆的杆壁螺纹连接有第二滑块，第二滑块的侧壁与滑槽的内壁滑动连接。第二滑块的上侧壁与竖杆的下侧壁固定连接。
眼部检测仪的外部滑动设有限位板，限位板的前端固定设有橡胶缓冲套。眼部检测仪的外壁位于限位板的后端且套接弹簧，弹簧的一端与眼部检测仪的侧壁固定连接，弹簧的另一端与限位板的后侧壁固定连接。
有益效果
这种多用式眼科检查装置设有托板、限位杆、头部固定板、橡胶垫等，通过托板、限位杆、头部固定板、橡胶垫、螺栓和海绵层的共同配合，便于对儿童眼睛进行检查。在检查时，儿童可以将其头部放置在托板的上端，通过头部固定板对头部进行固定，从而保持头部长时间不动，保证检测结果的准确度。
（作者供职于许昌市中心医院）

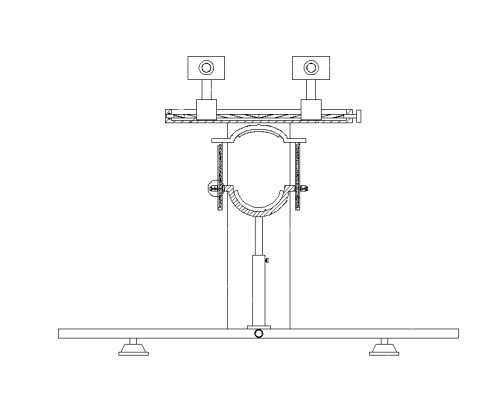

一种多用式眼科检查装置的结构示意图 |
|
|
