一种用于尿动力学检查的膀胱测压管固定装置 |
| |
□孙国庆 文/图 技术背景
尿动力学检查是泌尿外科较为常用的检查手段，主要通过检测尿路各部分的压力、流率及生物电活动情况，从而评估尿路输送尿液的功能和机制，以及排尿功能障碍性疾病的病理生理变化。进行尿动力学检查时，需要经尿道口插入膀胱测压管。
目前，在尿动力学检查过程中，膀胱测压管外露部分的固定方式主要有两种：一是使用宽胶布将膀胱测压管直接粘贴在阴茎表面；二是将膀胱测压管插入膀胱后，将其外露部分固定在患者的大腿处。使用第一种固定方法时，需使用消毒剂对阴茎皮肤进行消毒；插入膀胱测压管时，要在其表面涂抹润滑剂。然而，消毒剂和润滑剂难以完全干燥，容易导致膀胱测压管粘贴不牢固，松动滑脱。此外，在检查过程中，受尿液冲刷的影响，膀胱测压管也容易滑脱。使用第二种方法时，若插入膀胱内的膀胱测压管过长，容易导致患者下腹部疼痛不适，增加痛苦。在检查时，尿液冲刷同样会造成膀胱测压管滑脱。为解决上述问题，有必要设计一种用于尿动力学检查的膀胱测压管固定装置，以确保膀胱测压管的有效固定，并减轻患者的痛苦。
创新内容
这种用于尿动力学检查的膀胱测压管固定装置由夹管器和绑带两部分组成。夹管器的夹持面上设有弹性垫。该弹性垫与膀胱测压管外表面接触，可避免夹管器夹持对膀胱测压管内部结构造成影响。绑带一端用于围成大小可调节且套设于患者阴茎的环套；另一端的一部分则被夹持在夹管器的夹持面内。
夹管器由扭力弹簧、固定销钉及两个夹本体组成。每个夹本体包括圆弧形夹持板、销钉连接板和板式手柄。圆弧形夹持板的内径略大于膀胱测压管的外径。每个夹本体均设有两块销钉连接板，且这两块销钉连接板分别垂直设置在圆弧形夹持板与板式手柄结合处相对的两侧边缘。销钉连接板上设有同轴的安装孔。固定销钉贯穿两个安装孔，将两个夹本体连接为一体。扭力弹簧设置在固定销钉上。弹性垫共有两个，分别设在两个夹本体的内弧面上。
两个夹本体的圆弧形夹持板在远离板式手柄的一端水平延伸，形成板状夹持板。两个板状夹持板相互配合以夹持绑带的另一端。
通过板状夹持板可将夹管器与绑带连为一体，其夹持稳定性较高。板式手柄上设有助力孔，便于操作。弹性垫采用气泡膜材质，粘贴在夹本体的内弧面上。
该绑带由固定带体和环套带体组成。环套带体上均匀分布有定位孔。固定带体包含第一带体和第二带体。第一带体从环套带体的一端沿长度方向延伸，其中心设有定位子扣；第二带体则从第一带体的侧边水平延伸，并设有定位母扣。使用时，第二带体可向第一带体翻折，使定位母扣与穿过定位孔的定位子扣扣接。
定位子扣和定位母扣均采用塑料制成。
有益效果
这种用于尿动力学检查的膀胱测压管固定装置通过在夹管器的夹持面上设置弹性垫，确保夹紧膀胱测压管时不损伤其内部结构，从而保证检测结果的准确性。该装置有固定简便、不易滑脱的优点，能够实现膀胱测压管的快速可靠固定，既不会额外增加检查时间，也不会造成环境污染。 （作者供职于焦煤中央医院）

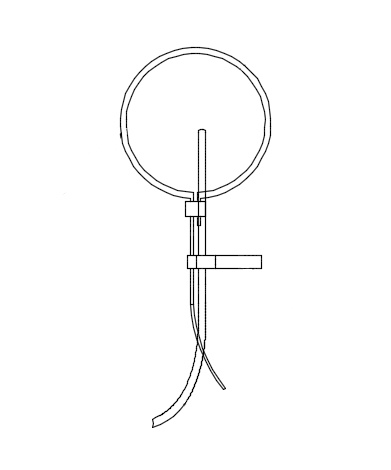

用于尿动力学检查的膀胱测压管固定装置的简易结构示意图 |
|
|
