□豆  浩  文/图

   技术背景
    部分老年呼吸疾病患者需要长期卧床，卧床期间口部分泌物容易流出。由于夜间看护人员无法持续照看，患者口部分泌物常会流到衣物和床被上，需要看护人员擦拭清洗，大大增加了看护负担。若未能及时清理，还容易引发皮肤病，进一步增加患者的健康风险。为解决上述问题，设计一种口鼻腔分泌物收集装置十分必要。
    创新内容

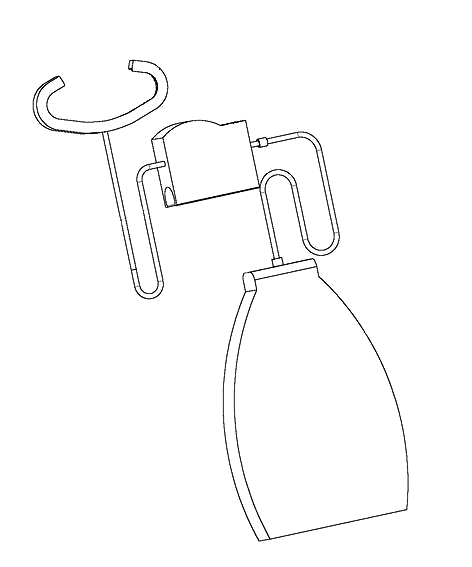

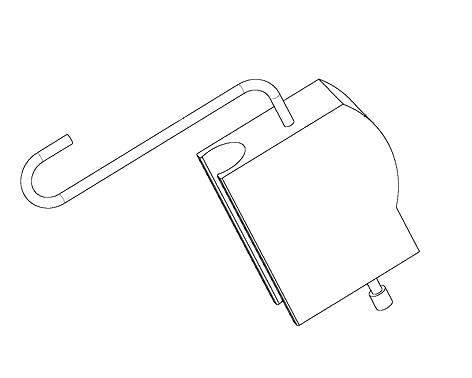

    这种口鼻腔分泌物收集装置由支撑壳、收集贴、挤压结构等组成。收集贴上设置有收集腔以及与之相配合的收集孔；收集贴上可拆卸地连接有按压装置，该按压装置上连接有收集袋。按压装置包括支撑壳以及设置在支撑壳内的闭合结构和与闭合结构相配合的挤压结构。此外，收集贴上还设置有止流夹，该止流夹呈U形。
    挤压结构中设置有动力挤压齿轮，该齿轮上啮合有第一挤压齿轮，第一挤压齿轮与支撑壳转动连接，且第一挤压齿轮上同轴固接有从动不完全齿轮。从动不完全齿轮与第二挤压齿轮啮合，第二挤压齿轮同样与支撑壳转动连接，其上固接有第一连杆，第一连杆上转动连接有第二连杆。支撑壳内部连接有按压腔，并滑动连接有与按压腔相配合的按压架。按压腔上连接有第一按压管和第二按压管。第二连杆与按压架转动连接。
    闭合结构包括与动力挤压齿轮同轴固接的动力闭合齿轮，动力闭合齿轮上连接有齿轮组件。齿轮组件中设置有一个第三齿轮，第三齿轮与支撑壳转动连接，其上固接有凸轮。支撑壳上滑动连接有升降架，升降架上设置有与凸轮相配合的凹凸部。
    收集贴上设置有吸收孔。支撑壳上设置有卡槽。
    有益效果
    1.该装置结构新颖，使用方便。挤压结构可对按压腔进行按压，促进口部分泌物流入收集袋，同时吸收收集贴上的口部分泌物；闭合结构能够封闭第一按压管，防止挤压过程中按压腔内的口部分泌物回流至收集贴，从而提升便利性与实用性。
    2.该装置无需看护人员长时间看管，可节省人力，进一步提高了实用性。
 （作者供职于河南省人民医院）
