一种三腔导尿管无菌接口器 |
| |
□王 方 文/图 技术背景
三腔导尿管是泌尿外科专用的一种导尿管。与普通导尿管相比，其末端多一个腔道，该腔道与引流腔道共同开口于尿道尖端。三腔导尿管的一端连接引流袋，另一端连接冲洗液。一般情况下，有血尿时使用三腔导尿管，无血尿时使用双腔导尿管。男性留置导尿管不会影响生育，因为泌尿系统和生殖系统是两个不同的系统。引流管道旁较细的管道称为冲洗管道，它连接生理盐水，可通过注射器或连接管道进行连接。其目的是将生理盐水冲入膀胱，冲洗完毕后，再由引流管道引出体外。目前，使用三腔导尿管进行膀胱冲洗时，由于连接冲洗的接口尺寸过大，无法与普通输液器对接，需剪开接尿袋的接口进行连接，造成资源浪费且操作不便，进而增加了三腔导尿管在进行膀胱冲洗前的连接难度。为解决这一难题，设计一种三腔导尿管无菌接口器十分必要。
创新内容
这种三腔导尿管无菌接口器主要由主导管、冲洗连接管、引流导管、外接套管等部件组成。主导管一侧的上方设置有冲洗连接管，主导管与冲洗连接管同侧的端部设置有引流导管。主导管一侧位于引流导管下方设置有注水连接管，注水连接管端部通过热合连接有注水软阀，注水软阀端部连接有连接针管。
冲洗连接管端部通过热合工艺连接有接口管，且接口管端部外侧设置有橡胶套。接口管一侧通过紧密插接的方式与留置针三通连接管相连。留置针三通连接管靠近接口管的一端连接有与接口管相契合的连接插管，连接插管插入接口管内侧的边缘均匀胶接有紧固橡胶凸环。连接插管靠近留置针三通连接管的一端通过热合连接有紧固锥形插管。留置针三通连接管远离连接插管的端部一侧设置有肝素帽，肝素帽端部设置有插头。
主导管采用优质天然橡胶制作，管体表面涂有硅胶涂层。冲洗连接管与输液器连接，引流导管与外接的引流袋相连，注水连接管则通过注水软阀及连接针管与注水注射器相连。
连接插管插入接口管内部后，其表面的紧固橡胶凸环与接口管内壁紧密贴合；待连接插管完全插入接口管内部，紧固锥形插管与橡胶套实现紧密接触。
留置针三通连接管的一端连接有支管，支管端部设置有帽盖。主导管外侧设置有外接套管，外接套管两侧均固定安装有限位贴片。限位贴片采用蝴蝶形设计，且两个限位贴片的两侧表面均设置有防滑纹。
主导管与外接套管之间通过摩擦紧密连接。
有益效果
该装置科学合理，使用安全方便。
1.通过设置接口管、橡胶套、连接插管、紧固橡胶凸环、紧固锥形插管，便于在冲洗连接管的端部外接留置针三通连接管，使冲洗连接管与输液器之间的插接更加方便，同时橡胶套、紧固橡胶凸环和紧固锥形插管能够提升接口管与连接插管在插接时的连接紧密性，避免因连接不紧密导致液体泄漏；连接过程仅需插接即可快速完成，不仅操作便捷、连接牢固不易脱落，还可降低膀胱冲洗时冲洗连接管的对接难度。
2.通过设置注水软阀和连接针管，可实现注水连接管与外部注水注射器的快速插接，降低注水连接管的实际连接难度，便于医护人员更顺畅地完成连接注水操作。
3.通过设置外接套管、限位贴片和防滑纹，可在主导管外侧增设便于限位的结构，使主导管与患者肌肤接触固定时，粘贴带能够粘贴得更平整、更牢固，进而提升主导管在使用过程中的稳定性。
（作者供职于临颍县人民医院）

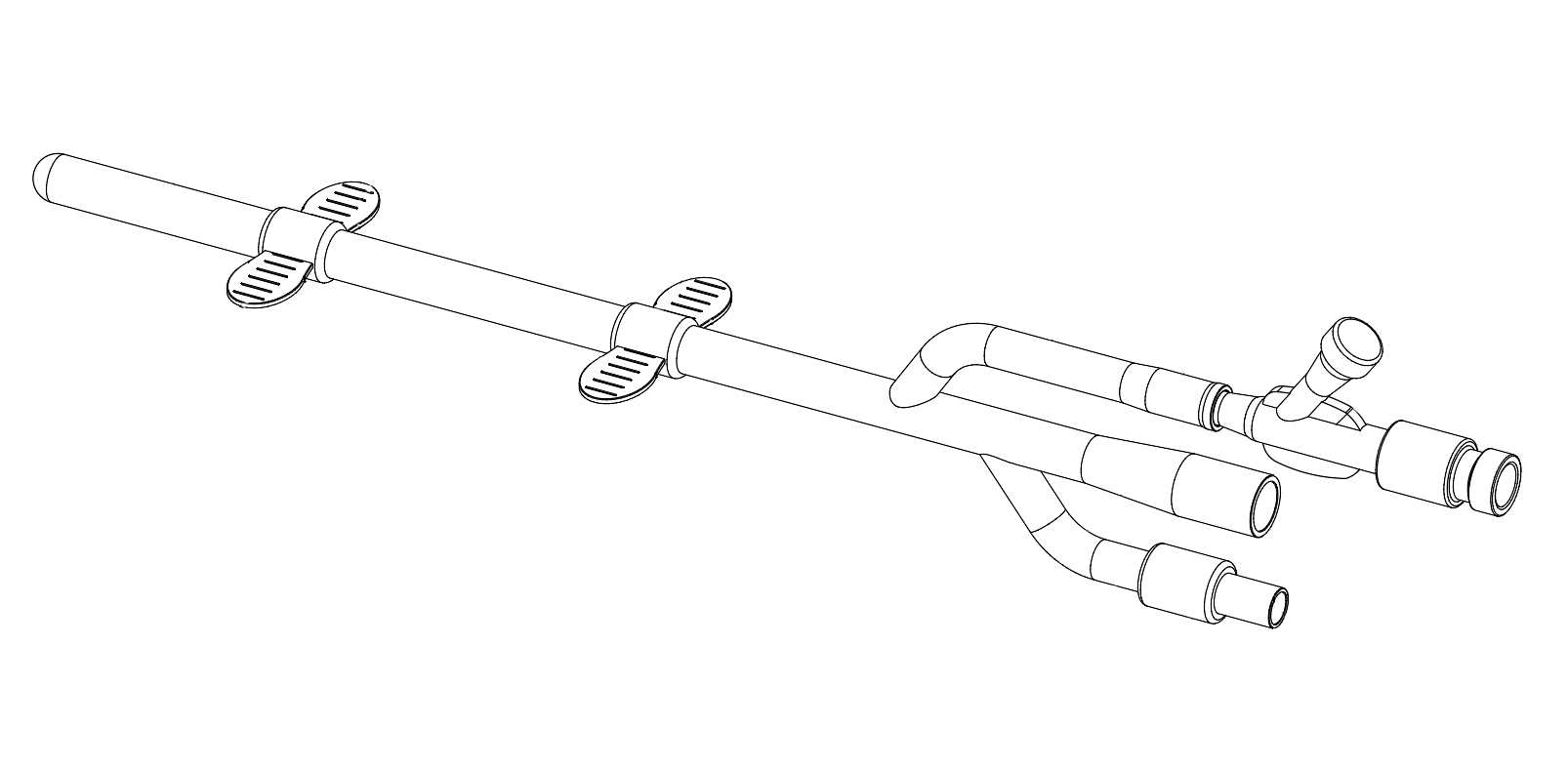

三腔导尿管无菌接口器的简易结构示意图 |
|
|
