一种膀胱冲洗机 |
| |
□王 旭 王丽敏 张 丹 文/图 技术背景
目前，膀胱内感染、泌尿系出血性疾病及经尿道前列腺电切术后的患者，通常需要留置导尿管并进行药液间断冲洗或生理盐水持续冲洗。目前，膀胱冲洗主要有两种方式，一种是密闭式冲洗法，另一种是开放式冲洗法。开放式冲洗法主要是使用膀胱冲洗器或大容量注射器进行操作：冲洗前，先将留置导尿管或膀胱造瘘管与远端引流管的接头分离，远端引流管接头用无菌纱布包裹后放置在一旁，随后对导尿管或膀胱造瘘管末端进行消毒，并用无菌纱布托住；将装有冲洗液的冲洗器连接至导管末端，缓慢注入冲洗液，再使其自然流出或缓慢吸出，如此反复操作，直至流出液澄清为止。
现有膀胱冲洗操作存在以下问题：无法精确控制冲洗液的温度和流速，流出液体量无统计记录，且尿液变红时难以及时发出警报。为解决这一问题，有必要设计一种膀胱冲洗机，通过触屏控制电脑实现对冲洗液温度和流速的调控，统计流出液体量，并利用红外线感应仪在尿液变红时及时报警。
创新内容
这种膀胱冲洗机主要由壳体、箱体、触屏控制电脑等组成。壳体的后侧固定有推杆，顶部安装有触屏控制电脑，内顶部固定有箱体。箱体的侧壁安装有电机，电机的输出端固定有传动杆，传动杆贯穿箱体并与其转动连接。传动杆的外壁上固定有多个搅拌棒。多个搅拌棒呈等间距分布。箱体的内底部固定有加热板和温度检测仪。壳体和箱体上共同贯穿设置有与其固定连接的进料斗。箱体还连接有第一连接管，管上固定有水泵。壳体的内底部放置有收集箱，其内顶部安装有红外线感应仪。
壳体上贯穿设置有与其固定连接的收集管，该收集管的外壁安装有流量计，一端延伸至收集箱内。壳体上安装有紧急关闭按钮。
水泵与箱体的侧壁固定连接，并通过第二连接管贯穿壳体。
进料斗的顶部安装有密封盖，外壁和密封盖的内壁分别设置有相配合的外螺纹和内螺纹。
收集箱上贯穿设置有通口，供收集管贯穿。
壳体的侧壁安装有旋转门，其外壁安装有U形把手。推杆的外壁设置有一层橡胶材质的保护套。
有益效果
1.通过操作触屏控制电脑可以启动加热板，然后对冲洗液进行加热，并由电机的输出端带动传动杆及搅拌棒旋转，从而实现对冲洗液的搅拌，确保其受热均匀。温度检测仪可以实时监控冲洗液的温度，并将数据反馈至触屏控制电脑，便于用户掌握冲洗液的实际温度。
2.通过操作触屏控制电脑可以启动水泵，通过水泵的作用将冲洗液通过第一连接管、第二连接管注入患者的膀胱内进行冲洗。此外，还可以通过操作触屏控制电脑调节水泵的功率，从而掌控冲洗液的流速。
3.流量计用于统计收集到的冲洗液的总量，并将结果实时显示在触屏控制电脑上。
4.红外线感应仪可以实时监控冲洗液的颜色变化。当尿液呈红色时，系统通过触屏控制电脑自动发出警报，实现对异常情况的智能预警。
（作者供职于临颍县人民医院）

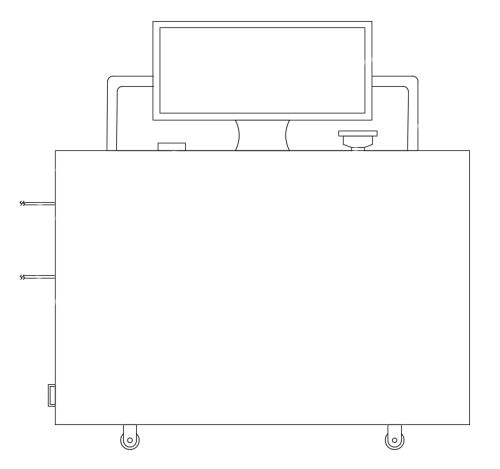

膀胱冲洗机的简易正视图

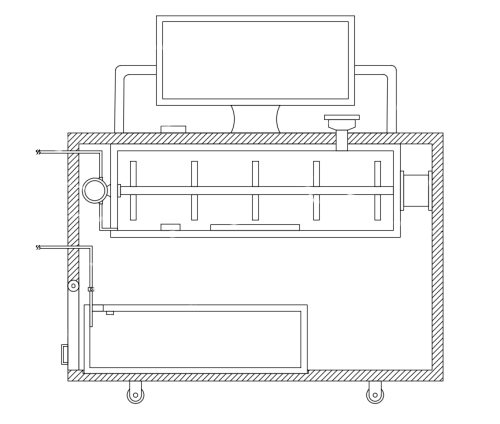

膀胱冲洗机的简易剖面图 |
|
|
